前回に引き続き、トラ技の記事の回路をシミュレーションしてみます。 今回はメインとなる、LNA出力部について行いました。

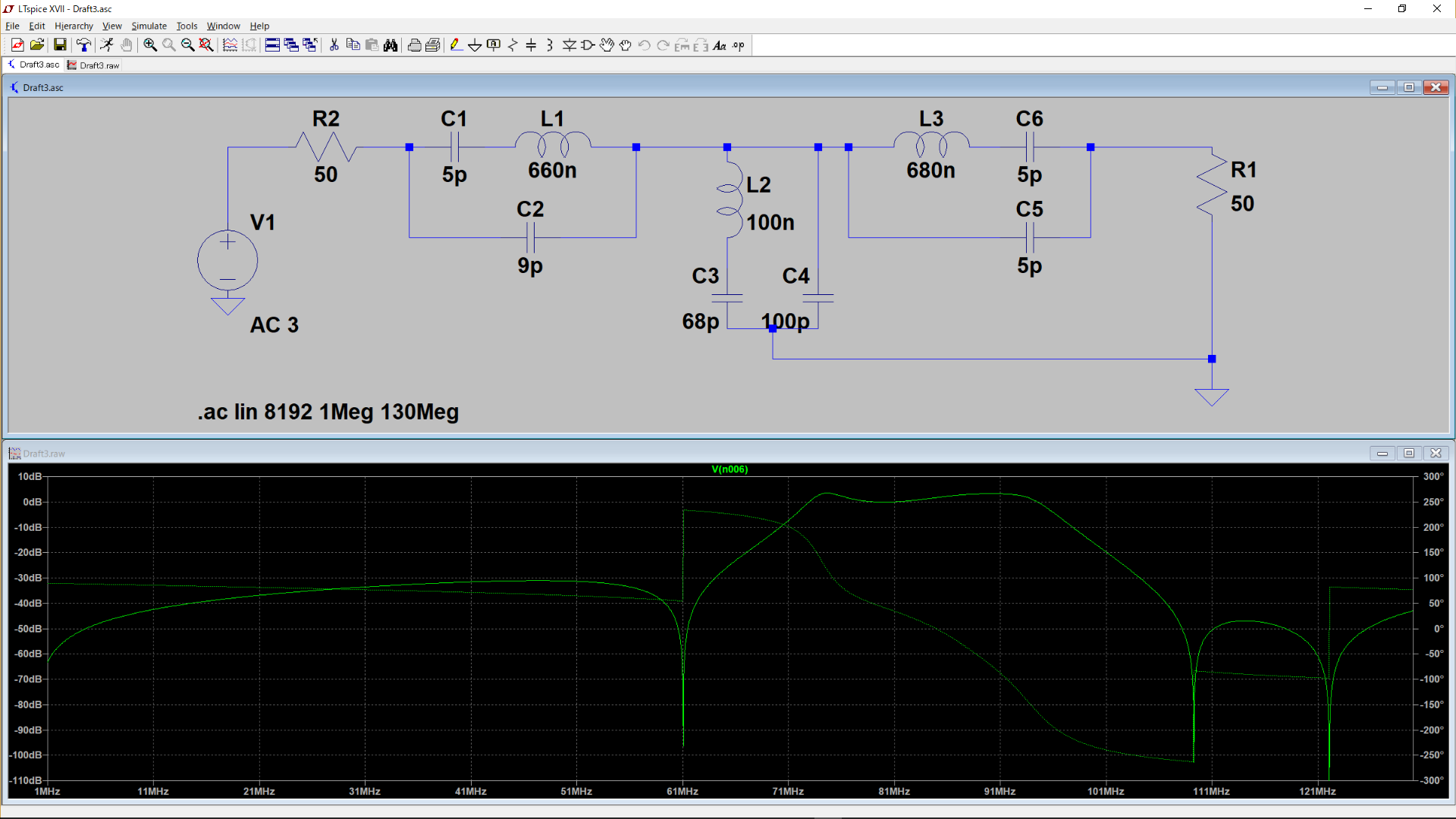

まずは、1MHzから130MHzのゲインの様子です。

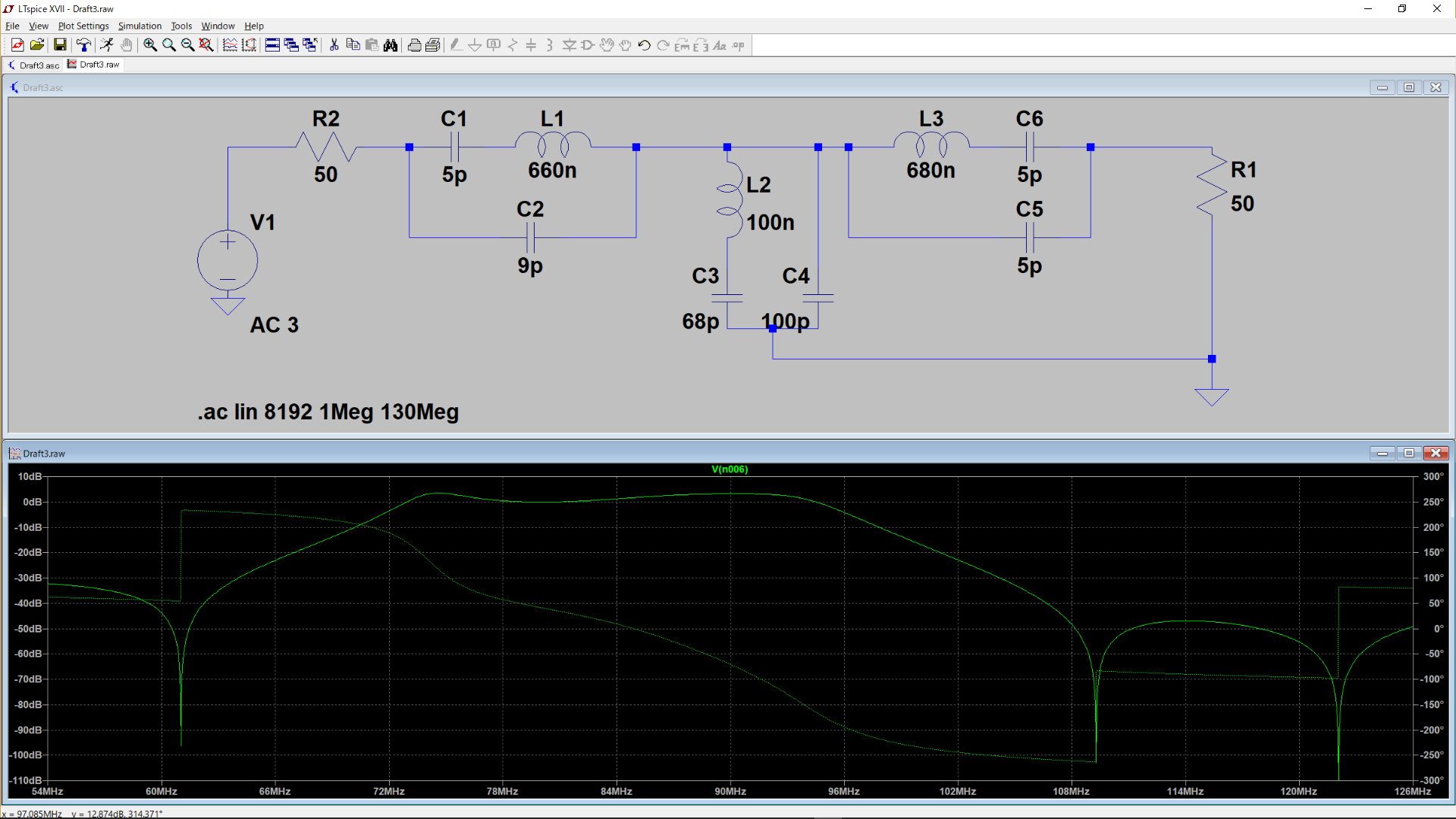

次に、54MHzから126MHzまでを拡大してみてみます。

ADC基板のBPFのシミュレーションで試したBPFと比較してみると、 狭い帯域幅で、しかも急峻なフィルタになっていることが分かります。

実際には、LNAの前段にもBPFが入るので、総合すると、 より強力に減衰するようになっています。
