FMヨコハマの時報キャプチャ
現在改版したADC基板が届くのを待っていますが、現在の基板の性能データを残しておきたいと思います。

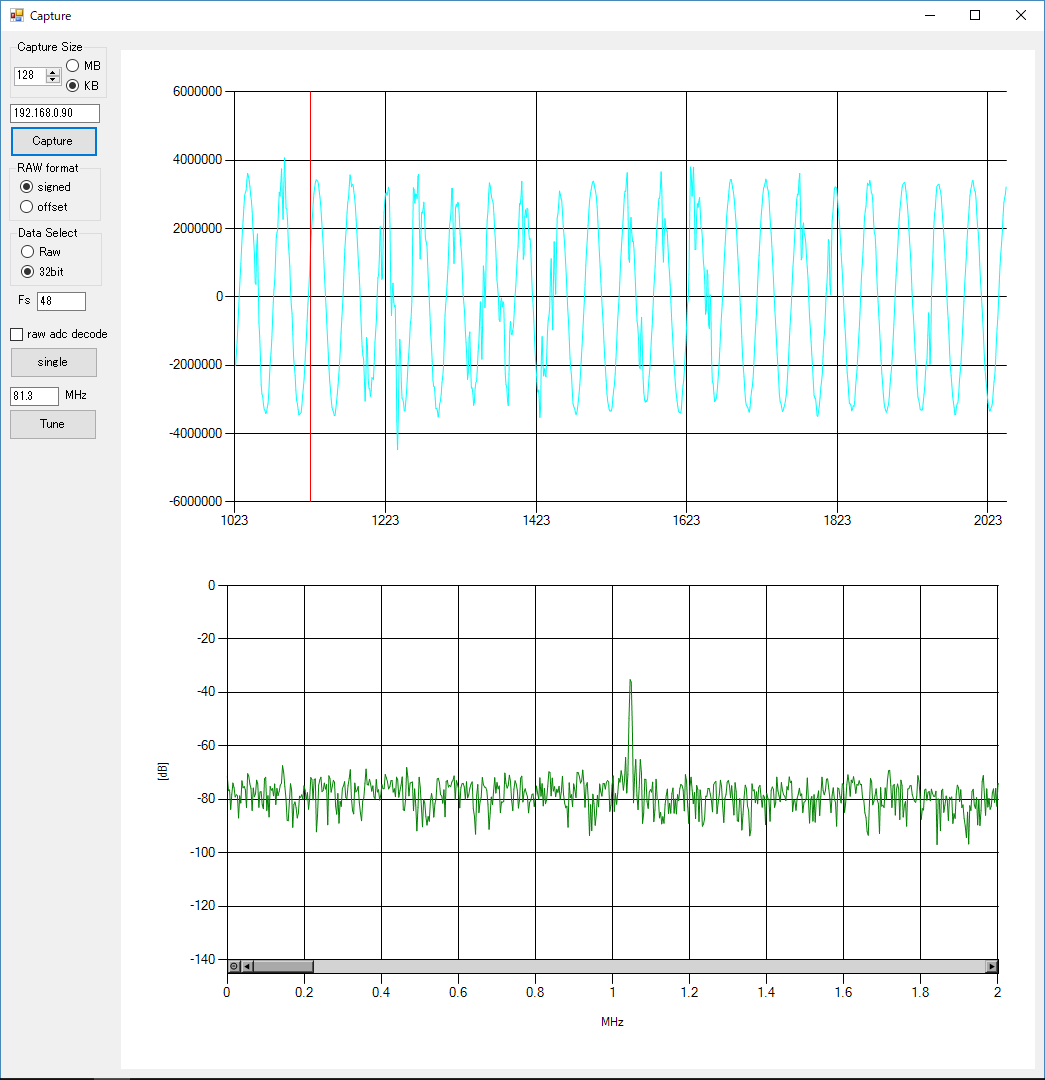

以下はFMヨコハマの時報信号をキャプチャした時のFFTの様子と生データの様子です。
ちょっと検索した感じでは、周波数は分からなかったのですが、1.056kHz程度の信号でしょうか。
理想的には画面上部の信号が正弦波のように見えれば良いことになりますね。 それにしても現状はすごい歪みですね。図の右側の方は多少それっぽくみえていますが、 全体的にかなりギザギザしています。
